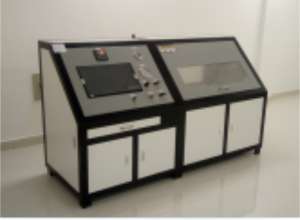

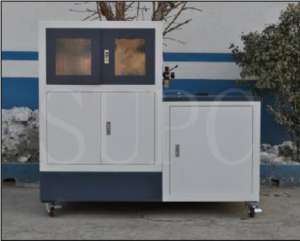

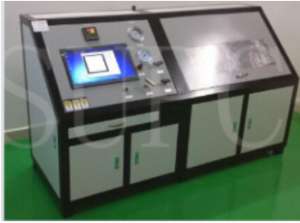

變壓器油箱水壓試驗系統-油箱試壓泵（專用機）
概述：
變壓器油箱水壓試壓泵是針對變壓器油箱（殼體）的耐壓與密封性測試的專用設備，核心是按電力標準施加 0.02~0.05MPa 低壓水壓并保壓，驗證焊縫、法蘭、密封面無滲漏，保障運行安全，分為手動便攜型與電動智能型，適配生產質檢與現場檢修。以下從核心原理、技術參數、系統構成、測試流程、選型與維護要點展開說明：
· 工作原理：以泵體產生設定低壓（通常 1MPa），向油箱注水排凈空氣后保壓，通過壓力表、泄漏檢測儀或目視檢查焊縫 / 密封處，判定密封性；按 GB/T 1094.12 等標準執行。
· 主流類型
i. 手動型：結構簡單、成本低、便攜，適合現場檢修與小容量油箱，壓力精度 ±0.5% FS，流量≤5L/min。
ii. 電動型：自動控壓 / 保壓 / 記錄，適配批量生產與大型油箱，壓力精度 ±0.25% FS，流量 5~50L/min，支持多工位并行測試。
|
參數項 |
手動便攜型 |
電動智能型 |
|
試壓壓力范圍 |
0~0.1MPa（常用200kpa）更高壓力另配 |
0~0.1MPa（常用200kpa）更高壓力另配 |
|
壓力控制精度 |
±0.5%FS |
±0.5%FS |
|
流量范圍 |
10L/min |
10L/min |
|
保壓時間 |
10~30min（手動計時） |
0~999min（自動計時 / 報警） |
|
介質要求 |
清水 / 防銹水（與鋼材相容） |
清水 / 防銹水 + 過濾（≤10μm） |
|
壓力顯示 |
1.6 級指針表（0~0.1MPa） |
0.5級數字表 + 曲線記錄 |
|
安全保護 |
機械溢流閥（超壓卸荷） |
超壓 / 超時 / 泄漏報警 + 自動停機 |
|
電源 / 操作 |
無電源（人力驅動） |
220V/380V，PLC + 觸控屏 |
|
適用油箱容量 |
≤500L |
500~50000L |
