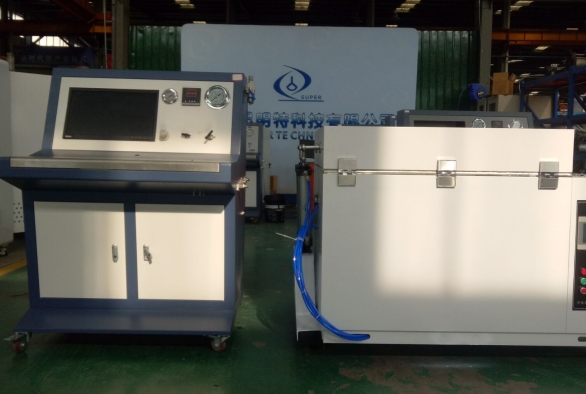

閥門低溫深冷測試裝置-閥門低溫試驗機
瀏覽：次 2025-04-17 23:32:03
標題：閥門低溫深冷測試裝置-閥門低溫試驗機
閥門深冷測試裝置是用于模擬極低溫環境下閥門性能的專用設備，主要驗證閥門在深冷條件（如液氮、液氧、LNG等工況）下的密封性、操作力、材料耐低溫性等關鍵指標。以下是該裝置的詳細介紹：
1. 測試目的
-
密封性測試：檢測閥門在低溫下的內漏、外漏情況。
-
操作性能測試：評估閥門在低溫環境下的啟閉扭矩、靈活性及卡滯風險。
-
材料適應性：驗證閥體、密封件等材料在低溫下的收縮、脆化等行為。
-
耐久性測試：模擬低溫循環工況下的壽命表現。
2. 核心組成部分
| 模塊 | 功能描述 |
|---|---|
| 深冷環境箱 | 提供-196℃（液氮）至-40℃的可控低溫環境，通常采用真空絕熱設計減少冷量損失。 |
| 介質循環系統 | 通入液氮、液氦等介質模擬實際工況，可能配備加壓泵（測試高壓閥門）。 |
| 驅動機構 | 電動或氣動裝置，用于遠程操作閥門啟閉（避免人工操作低溫風險）。 |
| 傳感器系統 | 溫度傳感器（多點監測）、壓力傳感器、扭矩傳感器、泄漏檢測儀（氦質譜儀）。 |
| 數據采集系統 | 實時記錄溫度、壓力、扭矩、泄漏率等參數，生成測試曲線與報告。 |
| 安全防護 | 防爆設計、緊急泄壓閥、低溫防護手套箱等，確保操作安全。 |
3. 測試標準
-
國際標準：ISO 28921（工業閥門低溫測試）、BS 6364（低溫閥門專用標準）。
-
行業標準：API 598（閥門檢驗與測試）、MSS SP-134（超低溫閥門性能要求）。
-
用戶標準：客戶自定義工況（如LNG船用閥門的-162℃特定測試）。
4. 典型測試流程
-
預處理：閥門清潔、干燥，避免水分結冰影響密封。
-
降溫階段：以可控速率（如10℃/min）降至目標溫度，避免熱沖擊。
-
保溫階段：維持低溫至各部位溫度穩定（通常1~2小時）。
-
性能測試：
-
密封測試：加壓至1.1倍額定壓力，保壓5分鐘檢測泄漏。
-
操作測試：記錄啟閉扭矩，對比常溫?cái)?shù)據。
-
-
復溫檢查：升溫后復測密封性，評估材料恢復性能。
5. 關鍵挑戰與解決方案
| 挑戰 | 解決方案 |
|---|---|
| 低溫密封失效 | 采用金屬密封（如波紋管閥蓋）、PTFE改性材料。 |
| 熱變形導致卡滯 | 優化閥桿與閥體材料的熱膨脹系數匹配（如奧氏體不銹鋼+因瓦合金）。 |
| 結霜/冰堵 | 測試前抽真空或充干燥惰性氣體，減少箱內水汽。 |
| 數據準確性 | 校準傳感器，在低溫段（如-100℃以下）使用專用低溫探頭。 |
6. 應用場景
-
能源行業：LNG接收站、液氫儲運閥門。
-
航天領域：火箭燃料（液氧/液氫）閥門。
-
醫療設備：液氮冷凍治療儀配套閥門。
-
科研機構：超導、核聚變實驗裝置中的低溫流體控制。
7. 選型建議
-
溫度范圍：根據介質選擇（液氮-196℃ vs LNG-162℃）。
-
自動化程度：高精度測試推薦全自動控制（如PLC+LabVIEW系統）。
-
擴展功能：如需模擬溫度循環（-196℃?25℃），需配備快速升降溫模塊。
